[Besoin d'aide] Couleurs du cablage de la bobine

Message par LITANO le Mer 27 Fév - 15:18

Bonjour,
besoin pour certitude de savoir quelle fils (couleur) va sur quelle broche au niveau de la bobine d'allumage:

1 rouge
1 rouge (autre)

2 vert ensembles sur meme connecteur
1bleu azur


voici le type de bobine que j'ai sur la uno





_________________
s-minigun Les Dieux de l'automobile sont Latins!! //// FIAT //// fplasma



LITANO
Nouveau

Messages : 182
Date d'inscription : 28/04/2012
Age : 29

Revenir en haut Aller en bas

Re: [Besoin d'aide] Couleurs du cablage de la bobine

Message par Micado77 le Mer 27 Fév - 21:46

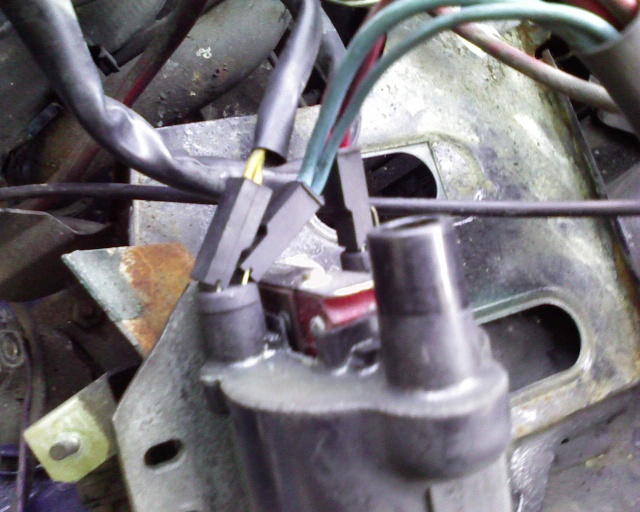

Tiens, une photo que j'avais pris avant de démonter. Wink

_________________

Micado77
Modérateur

Messages : 1391
Date d'inscription : 01/05/2012
Age : 29

Revenir en haut Aller en bas

Re: [Besoin d'aide] Couleurs du cablage de la bobine

Message par LITANO le Mer 27 Fév - 23:11

Salut et merci de ta réponse...
c'est cool tu as la même bobine que moi, sauf que les coloris sont différent mais pq ?

sur ph 2 c'est 1rouge, 1orange, 2vert (dans une broche)
moi j'ai sur ph 1 2rouge, 2bleu, 2vert
toi tu as sur ph1 1rouge, 2 jaune, 2vert

reflexion

Bon j'ai quand même test,
le bleu semble etre le compte tour,
les rouge +12v (alim bobine et module allumage)
les verts (viens du relais tachy, va a la bobine+microplex+sonde eau)

mon soucis est que si je laisse le vert sur la bobine je n'ai plus d'allumage...???? à quoi sert t'il

_________________
s-minigun Les Dieux de l'automobile sont Latins!! //// FIAT //// fplasma



LITANO
Nouveau

Messages : 182
Date d'inscription : 28/04/2012
Age : 29

Revenir en haut Aller en bas

Re: [Besoin d'aide] Couleurs du cablage de la bobine

Message par lolo77100 le Jeu 28 Fév - 18:21

moi j'avais pareil que micado,les 2 rouge sont des + les bleu ca doit etre le signal du capteur pmh et 2 jaunes qui partent du faisceau injection qui ce branche avec les bleue
mets une photo de tes fils

lolo77100
Bricoleur du dimanche

Messages : 403
Date d'inscription : 02/10/2012
Age : 29

Revenir en haut Aller en bas

Re: [Besoin d'aide] Couleurs du cablage de la bobine

Message par barchetta82 le Dim 3 Mar - 19:03


_________________

barchetta82
Bricoleur du dimanche

Messages : 479
Date d'inscription : 03/08/2012

Revenir en haut Aller en bas

Re: [Besoin d'aide] Couleurs du cablage de la bobine

Message par LITANO le Dim 3 Mar - 20:45

Il y a eu plusieur type de faisceau sur uno ph1?
D'après la rta mon cablage correspond à mes couleurs, si quelqu un aurait un autre plan exact je suis preneur, mon problème le voici:

elle ne démarre pas, pas d'allumage et quand j'enlève le vert j'ai de l'allumage mais ne démare toujours pas, est ce un problème dans le faisceau ou le microplex...??





_________________
s-minigun Les Dieux de l'automobile sont Latins!! //// FIAT //// fplasma



LITANO
Nouveau

Messages : 182
Date d'inscription : 28/04/2012
Age : 29

Revenir en haut Aller en bas

Re: [Besoin d'aide] Couleurs du cablage de la bobine

Message par barchetta82 le Dim 3 Mar - 21:01

sur ph1 je ne sais pas
moi j'ai une ph2

celle de pat et moi sont differentes de la tienne?

_________________

barchetta82
Bricoleur du dimanche

Messages : 479
Date d'inscription : 03/08/2012

Revenir en haut Aller en bas

Re: [Besoin d'aide] Couleurs du cablage de la bobine

Message par LITANO le Lun 4 Mar - 18:12

Problème résolue, cable vert sectionné dans la gaine... maintenant ça roule cheers

merci à tous les gars Super02

_________________
s-minigun Les Dieux de l'automobile sont Latins!! //// FIAT //// fplasma



LITANO
Nouveau

Messages : 182
Date d'inscription : 28/04/2012
Age : 29

Revenir en haut Aller en bas
